Проектирование асу ТП

заказать

задачи проектировщиков

В штат компании "Промышленная Автоматизация" входит отдел проектировщиков. В список основных задач, решаемых отделом входят

Разработка документации на АСУ ТП, согласно ГОСТу

Разработка технических решений по автоматизации технологического оборудования

Разработка приводных систем, сервосистем

Подбор оборудования для автоматизации

Подбор силового оборудования, частотных преобразователей

Подбор электродвигателей (как новых, так и для замены существующих)

Подбор датчиков, клапанов

Проектирование пневмосистем

Системы автоматизированного
проектирования

Разработка технической документации проводится с помощью современных САПР. Основным средствами разработки являются:
AutoCAD
Eplan Electric

техническая документация

Разработка технической документации ведется согласно требования ГОСТ, ПУЭ, СНиП.

ГОСТ 34.201-89 Виды, комплектность и обозначение документов при создании автоматизированных систем.
ГОСТ 34.601-90 Комплекс стандартов на автоматизированные системы. автоматизированные системы. Стадии создания.
ГОСТ 34.602-89 Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы.
ГОСТ 34.603-92 Виды испытаний автоматизированных систем.
ГОСТ 24.106-85 Автоматизированные системы управления. Общие требования.
ГОСТ 24.301-80 Система технической документации на АСУ. Общие требования к выполнению текстовых документов.
ГОСТ 24.302-80 Система технической документации на АСУ. Общие требования к выполнению схем.
ГОСТ 24.303-80 Система технической документации на АСУ. Обозначения условные графические технических средств.
ГОСТ 24.304-82 Система технической документации на АСУ. Требования к выполнению чертежей.
ГОСТ 24.701-86 Единая система стандартов автоматизированных систем управления. Надёжность автоматизированных систем управления. Основные положения.
ГОСТ 24.702-85 Единая система стандартов автоматизированных систем управления. Эффективность автоматизированных систем управления. Основные положения.
ГОСТ 24.703-85 Единая система стандартов автоматизированных систем управления. Типовые проектные решения в АСУ. Основные положения.
ГОСТ 21.404-85 Автоматизация технологических процессов обозначения условные приборов и средств автоматизации в схемах.
ГОСТ 21.408-93 Правила выполнения рабочей документации автоматизации технологических процессов.
ГОСТ 34.603-92 Виды испытаний автоматизированных систем.
ГОСТ 34.003-90 Автоматизированные системы. Термины и определения.
ГОСТ 2.709-89 Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.
ГОСТ Р 51330.(0-19)-99 Электрооборудование взрывозащищенное.
ГОСТ Р 52350.10-2005 Электрооборудование для взрывоопасных газовых сред.
СНиП 3.05.06-85 «Электротехнические устройства».
СНиП 3.05.07-85 «Системы автоматизации».
СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей российской федерации».
РД 153-34.1-35.127-2002 «Общие технические требования к программно-техническим комплексам для АСУ ТП тепловых электростанций».
РД 50-34.698-90 «Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов»
«Постановление от 16 февраля 2008 г. № 87 О составе разделов проектной документации и требованиях к их содержанию».
РМ4-59-95(Пособие к ГОСТ 21.408-93) «Системы автоматизации. Состав, оформление и комплектование рабочей документации».
РМ 4-2-96 (Пособие к ГОСТ 21.408-93) «Системы автоматизации. Схемы автоматизации. Указания по выполнению»
«Нормы устройства сетей заземления» 2002г. (автор доктор техн. наук, профессор Р.Н. Карякин)
СТО 11233753-001-2006* Системы автоматизации. Монтаж и наладка
ПУЭ, 7-е издание.

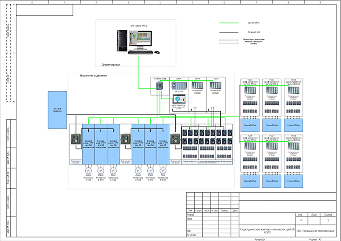

Схема

стадии разработки
системы управления

Основной частью проекта, как правило, является документация на сборку шкафа. От нее зависит качество и правильность выполнения монтажа. Работа над созданием системы управления идет в несколько стадий. В разных проектах эти стадии различны по времени и ли могут вовсе отсутствовать, имеют разную значимость. Стадийность создания АСУ описана в ГОСТе 34.601-90 и разработка, как правило, проходит в соответствии с этими стадиями

Формирование требований к АС. На этой стадии проводится обследование объекта автоматизации, разработка обоснования на создание АСУ, формируются требования пользователей к АСУ.
Разработка концепции АСУ. Изучение объекта автоматизации, разработка вариантов технических решений, согласование разработанных решений с Заказчиком и выбор решения для реализации.
Техническое задание. Техническое задание разрабатывается совместно с Заказчиком. Прописываются согласованные технические решения, требования к оборудованию, составу работ, качеству, надежности, согласовываются сроки выполнения работ.
Эскизный проект. Разработка предварительных технических решений на систему и ее части.
Технический проект. Разработка технических решений на систему и ее части, разработка документации, разработка документации на поставку оборудования для комплектации АСУ.
Рабочий проект. Разработка рабочей документации, разработка программ. Согласование необходимых технических решений по подготовке объекта к выполнению работ по автоматизации.

Ввод в эксплуатацию. Подготовка объекта к внедрению АСУ, поставка и монтаж, пуско-наладочные работы, тестирование, опытная эксплуатация, обучение персонала работе с АСУ, сдача в эксплуатацию. Сопровождение АСУ. Гарантийное и постгарантийное обслуживание.

На этой странице сейчас присутствует схема – её надо повторить, но в более современном исполнении. Возможно, схематично картинками-иконками.
