АСУ ГПУ CUMMINS

Система управления газопоршневых установок CUMMINS


B газопоршневых установках (ГПУ) механическая энергия, образующаяся за счет вращения вала двигателя внутреннего сгорания преобразуется в электрическую энергию. ГПУ применяются как для производства только электрической энергии так и для совместного производства электрической и тепловой энергии (данный процесс называется "когенерация"). Выработка тепла осуществляется путем организации системы утилизации тепла (СУТ) выхлопных газов и антифриза, охлаждающего двигатель. В 2015 году руководством компании «Перфетти Ван Мелле» было принято решение о замене системы управления газопоршневой электростанции (ГПЭС), электрической мощностью 3х1540 кВт (напряжение 400 В частота 50 Гц). ГПЭС включает в себя 3 газопоршневых установки (ГПУ) Cummins 1540 GQNA, каждая из которых имеет локальную систему управления и независимую систему утилизации тепла. Функции общего управления ГПЭС выполняет шкаф MC150-4. Данное оборудование поставлялось компанией Cummins в 2001г. Система управления СУТ, была реализованная на базе контроллера Siemens PRU10.64 (на данный момент является морально и физически устаревшим). СУТ состоит из:

- блока вентиляторов охлаждения низкотемпературного контура LT
- блока вентиляторов охлаждения высокотемпературного контура НТ;
- циркуляционного насоса НТ;
- регулирующего клапана HT;
- теплообменника системы теплоснабжения;
- циркуляционного насоса системы теплоснабжения; система охлаждения масла ГПУ.

Система охлаждения масла ГПУ имеет отдельную систему управления, реализованную на базе контроллера а Carel Medium. Локальная система управления ГПУ, была выполнена на контроллере Schneider Electric TSX Premium 57103 и панели оператора B&R Provit 2200. Шкаф главного контроллера MC150-4, реализованный на базе контроллера Schneider Electric Micro, на момент модернизации находился в нерабочем состоянии.


Цели модернизации:

- повышение точности, надежности и оперативности получения информации о состоянии электростанции и ее вспомогательных системах;
- обеспечение контроля параметров технологического процесса; обеспечение безопасности и стабильности технологического процесса;
- сокращение затрат на обслуживание и ремонт; регистрация контролируемых параметров и событий, архивирование их в базе данных;
- повышение уровня технической безопасности функционирования оборудования.

В ходе модернизации системы управления были выполнены следующие работы:

- тестирование всех кабельных трасс с целью разработки электрической принципиальной схемы (схемы переданные заказчику в 2001г были утеряны);
- демонтаж устаревшего оборудования и монтаж новой системы управления в существующих шкафах;
- замена оборудования вышедшего из строя;
- замена поврежденных кабельных трасс;
- программирование контроллеров S7-300 и панелей визуализации KTP1000 в среде TIA Portal v13;
- разработка приложения для АРМ в среде WinCC 7.3;
- проведение пуско-наладочных работ на площадке Заказчика;
- обучение операторов и обслуживающего персонала работе с новым оборудованием.

Основными функциями АСУ являются:

- управления газовым мотором и возбуждением электрогенератора, автоматическая синхронизация между ГПУ или с внешней сетью, ввод ГПУ в параллельную работу, а также распределение нагрузки между машинами;
- осуществление пуска-останова ГПУ в автоматическом режиме в зависимости от общей нагрузки, а так же запуск дополнительной (резервной) ГПУ перед необходимостью пуска мощных потребителей;
- запрет работы энергоёмких электропотребителей, в случае аварийной ситуации, для предотвращения остановки ГПУ по перегрузке;
- управление технологическим процессом системы утилизации тепла;
- сбор информации от систем управления генераторными установками и СУТ;
- представление текущей информации о параметрах процесса, о состоянии исполнительных механизмов и технологического оборудования на АРМ с   возможностью дистанционного управления;
- сигнализация аварийных событий на АРМ оператора;
- смс-оповещение на телефон дежурного оператора об аварийных ситуациях на ГПУ;
- возможность удаленного просмотра состояния ГПУ через web интерфейс.


Технологическая схема системы утилизации тепла:



Структурная схема автоматизации:

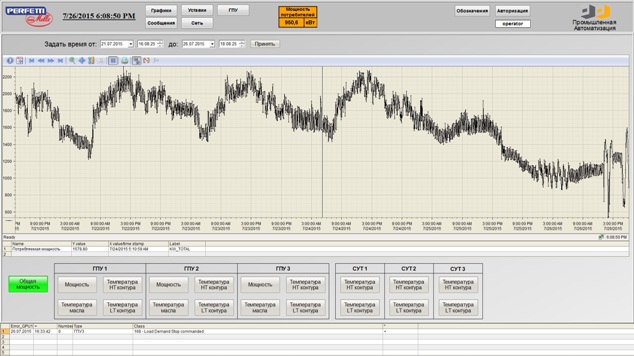

Скриншоты рабочих экранов АРМ и панели оператора:





Скриншоты рабочих экранов панели оператора:
