АСУ компрессорной

Автоматизация компрессорной

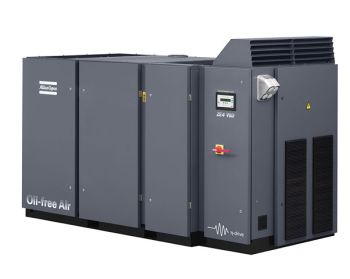

Компания ООО "Промышленная Автоматизация" успешно реализовала проект по автоматизации компрессорной установки на заводе компании "Данон" в п. Любучаны Чеховского района Московской области. Основным узлом установки является безмасляный винтовой компрессор ZE4VSD фирмы Atlas Copco. Параметры компрессора:

Компрессор был куплен компанией "Данон" для использования воздуха низкого давления в своих технологических процессах - продувке емкостей. Компрессор был оборудован системой подготовки воздуха перед подачей его потребителю.

В целом, автоматизированная воздушная компрессорная низкого давления включала в себя:

Контур охлаждения воздуха включает в себя:

Контур осушения состоит из теплообменника в который подается ледяная вода.

Задвижка подачи воздуха 7 бар снабжена электроприводом. Управление задвижкой осуществляется таким образом, чтобы не допустить падения давления воздуха в магистрали ниже 1 бара.

Система вентиляции помещения компрессорной состоит из вытяжного вентилятора фирмы Systemair, воздушных заслонок с электроприводом с плавным регулирование 0-10В фирмы Belimo, для подачи холодного воздуха, и в соседний цех (для подачи теплого воздуха, 1 шт.)

Комплекс работ по автоматизации:

Компания "Промышленная Автоматизация" выполнила полный комплекс работ по данному проекту, а именно: выполнен монтаж системы вентиляции (вентилятор и жалюзи с приводами), монтаж датчиков давления и температуры в контуре воздуха, в контурах охладителя и осушителя, выполнены работы по прокладке кабельных трасс, реализована автоматизация описанного технологического узла.

Автоматизация на базе оборудования Siemens:

Система автоматизации компрессорной выполнена на базе контроллера S7-300 фирмы Siemens, CPU313C-2DP с модулями расширения SM321, SM322, SM331, SM332, панели оператора MP277 Touch 8". В существующей на заводе операторской компрессорной и холодильной станции на рабочем месте оператора были добавлены экраны визуализации на ПК на базе WinCC v7.0. Данные на SCADA систему передаются по сети Ethernet. С компрессором фирмы Atlas Copco связь реализована по протоколу Profibus. АСУ ТП компрессорной выполняет следующие функции:

С удаленного рабочего места на базе WinCC доступны функции отображения актуальной и архивной информации, а также управление вспомогательным оборудованием в ручном режиме. Функции управления и отображения информации в полном объеме доступны с панели оператора. АСУ ТП выполняет ряд блокировок при запуске и работе компрессора. Основными условиями запуска компрессора являются:

По протоколу Profibus происходит помимо управления компрессором еще и считывание некоторых параметров компрессора: - давление и температура воздуха на выходе компрессора;

Реализация данного проекта на базе контроллера S7-300 фирмы Siemens позволила создать современную АСУ ТП с модульной архитектурой, достаточно надежную для выполнения своих функций в круглосуточном режиме без постоянного контроля со стороны оператора.


panel_kompressor.jpg ZE4VSD.jpg
